チューブライト
TL-1(キット)



■特長 characteri

■超高輝度白色LED6個はんだ付け済み。
■後部のLED2個は生徒が設計した点滅回路で点灯。
■実験パーツと、本体組立パーツは別パーツを使用。
■実験や点灯パターンの回路設計を行うことでキット製作の進み具合を時間調整出来る。
■キット本体の基板製作前に実際に同じ部品を使ってはんだ付け練習と実験を兼ねた組立演習が出来る。
■配線コネクタは全て形状が違うのでさし間違えなし。


■仕様・性能 specifications

■単3形電池 2本
■超高輝度白色LED 6個
■高輝度(赤・緑)LED 各2個 (赤2個・緑2個の内、2個選択)
■連続点灯時間約10時間(マンガン電池使用で前部ライトのみ点灯)
 (アルカリ電池の場合約20時間)


■部品内容 partslist


■実験基板でシミュレーション

STEP1 各部品と簡単な回路を学習しよう
  実験1 LEDの実験

  実験2 増幅の実験(トランジスタ)

  実験3 タイマの実験(コンデンサ)

  実験4 光センサの実験(cds)

  実験5 LEDの交互点滅の実験

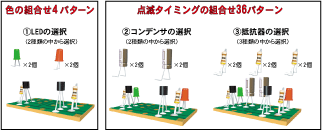

STEP2 オリジナル点滅回路を設計

型番 製品コード 品名 学納価
TL-1A 3979 チューブライト 電池なし 1,830円
TL-1B 3980 チューブライト 電池2本付 1,890円
